Установка готового ПО на STM32

[sergej_n]

Добро пожаловать в раздел по установке предварительно собранного программного обеспечения на микроконтроллер STM32, входящий в состав конструктора «Избушка».

Подключение

Для подключения необходимо использовать соответствующие разъёмы на программаторе и плате STM32. После подключения st-link к компьютеру через USB, можно приступать к загрузке программы на микроконтроллер.

Загрузка необходимого ПО

1. Скачиваем STM32CubeMX
2. Скачиваем firmware
2.2. Скачиваем firmware update
В CubeMX переходим в Help -> Manage embedded software packages -> From Local и выбираем скачанный firmware
2. Скачиваем Keil v4
3. Скачиваем STM32CubeProgrammer

Загрузка кода

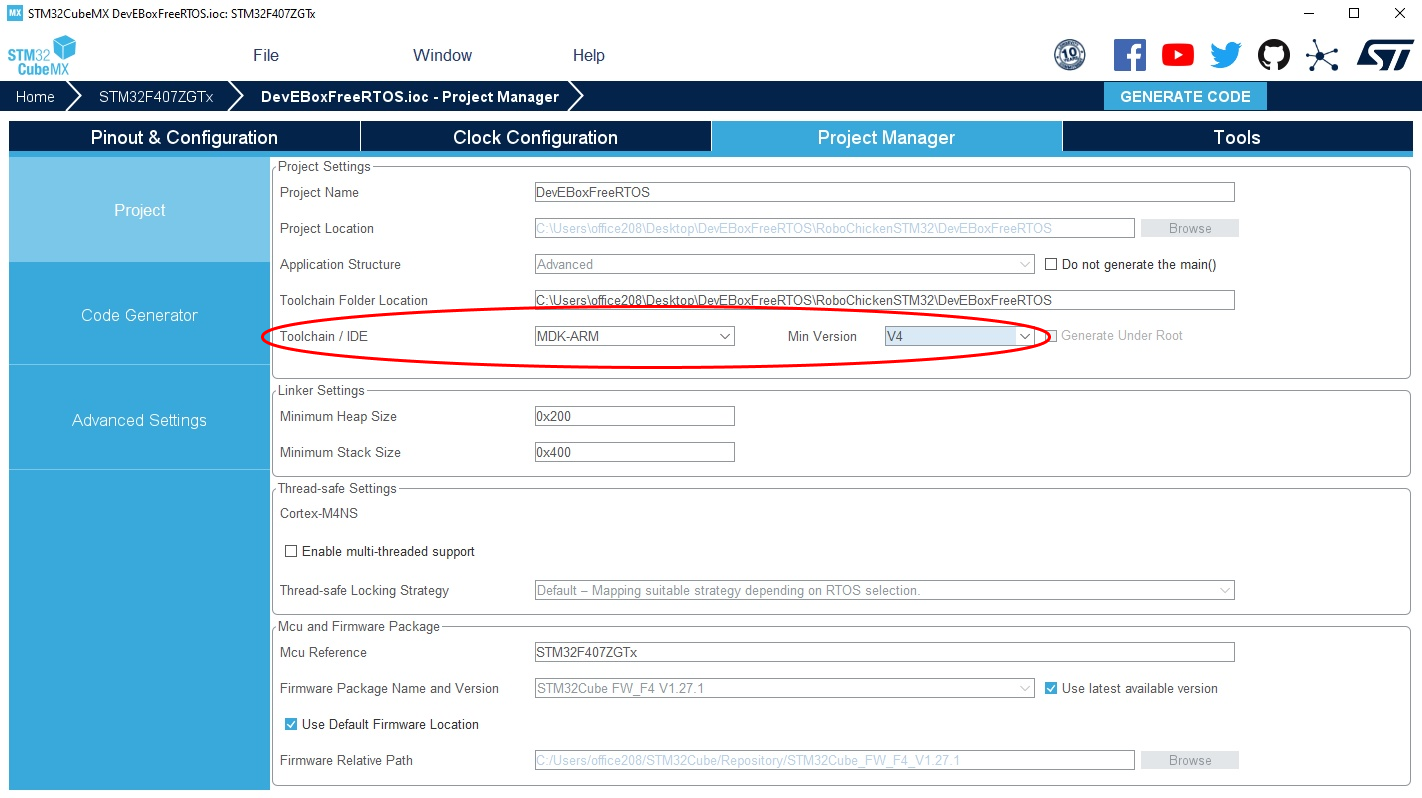

Запускаем STM32CubeMX, во вкладке Project Manager проверяем, что в Toolchain / IDE выбрано MDK-ARV 4 версии

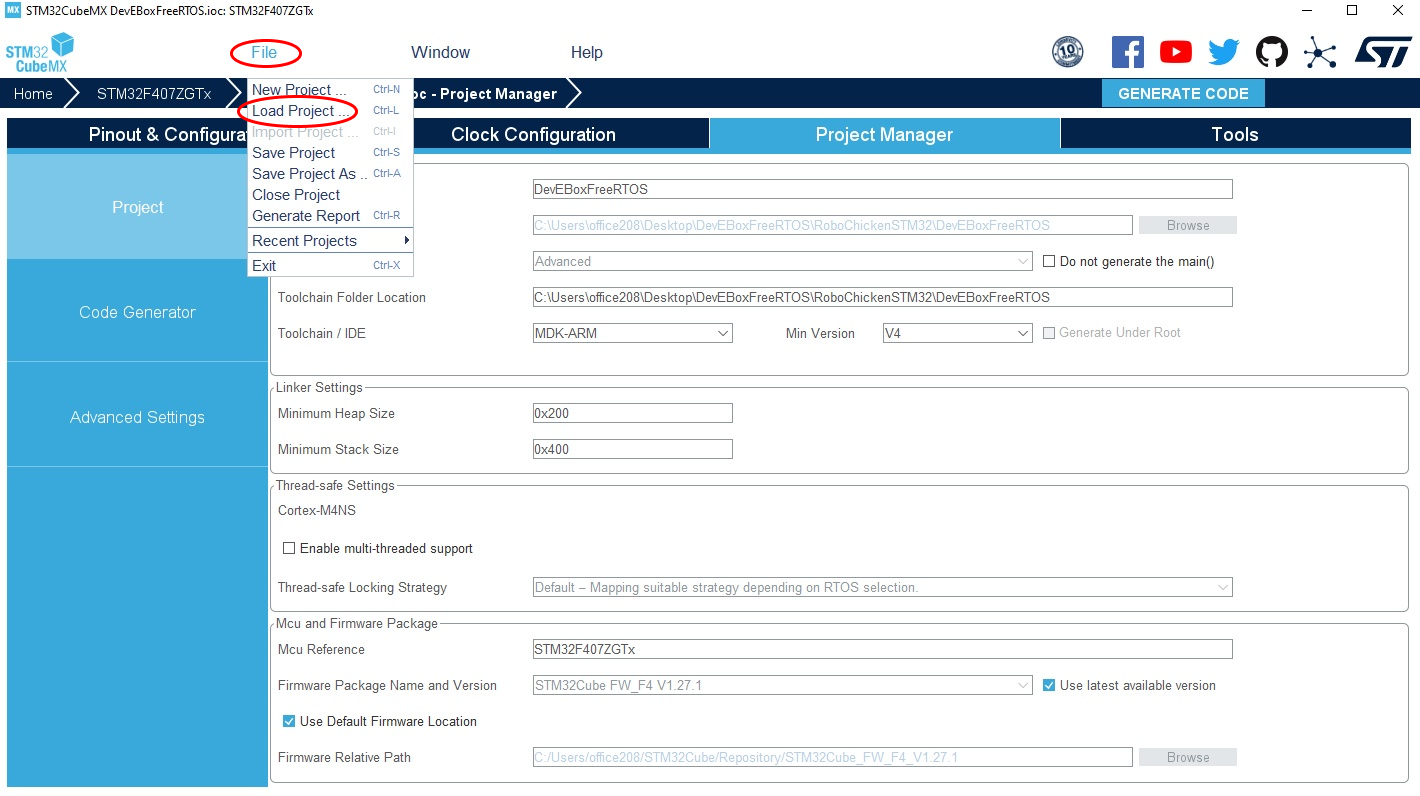

Нажать File -> Load Project и выбрать нужный проект с расширением ioc

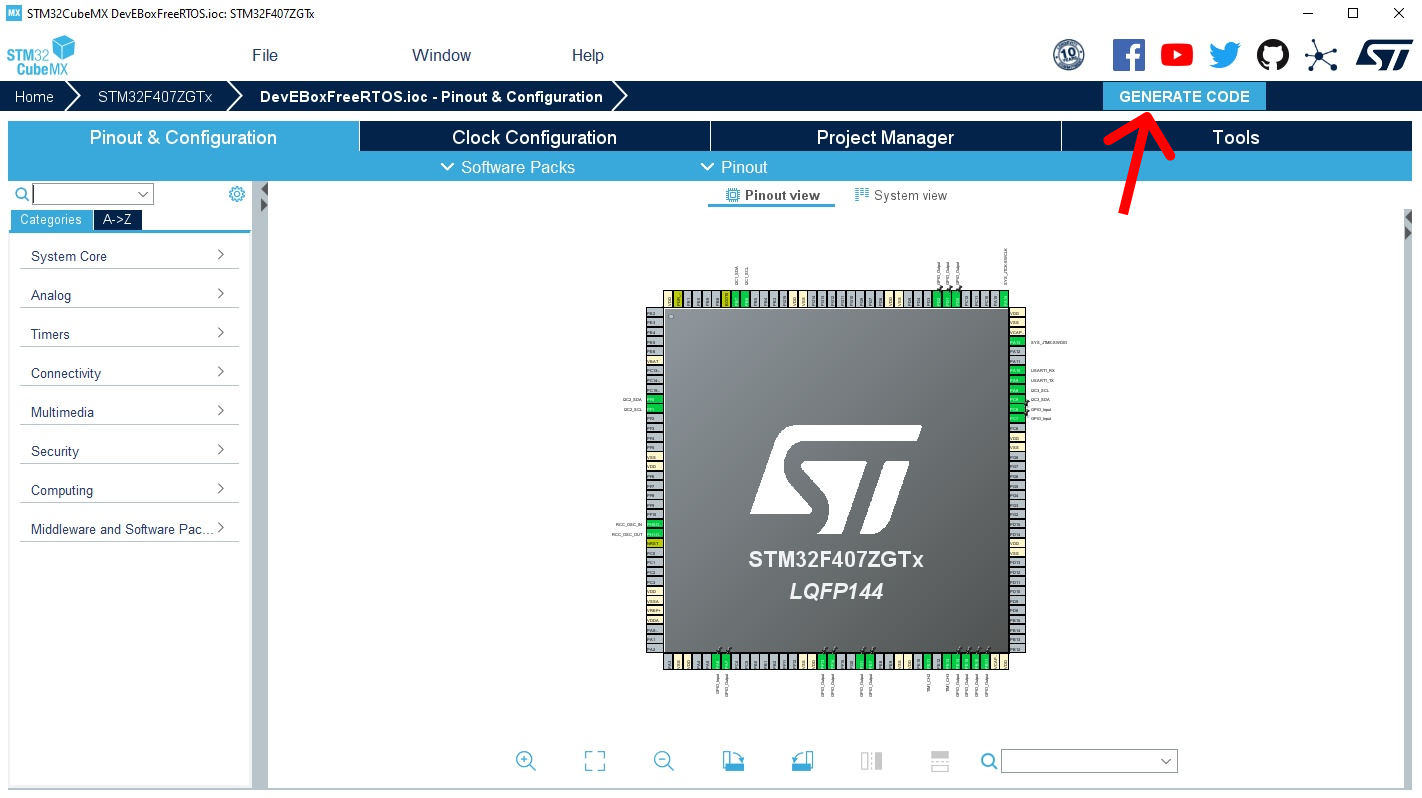

После загрузки проекта нажимаем GENERATE CODE

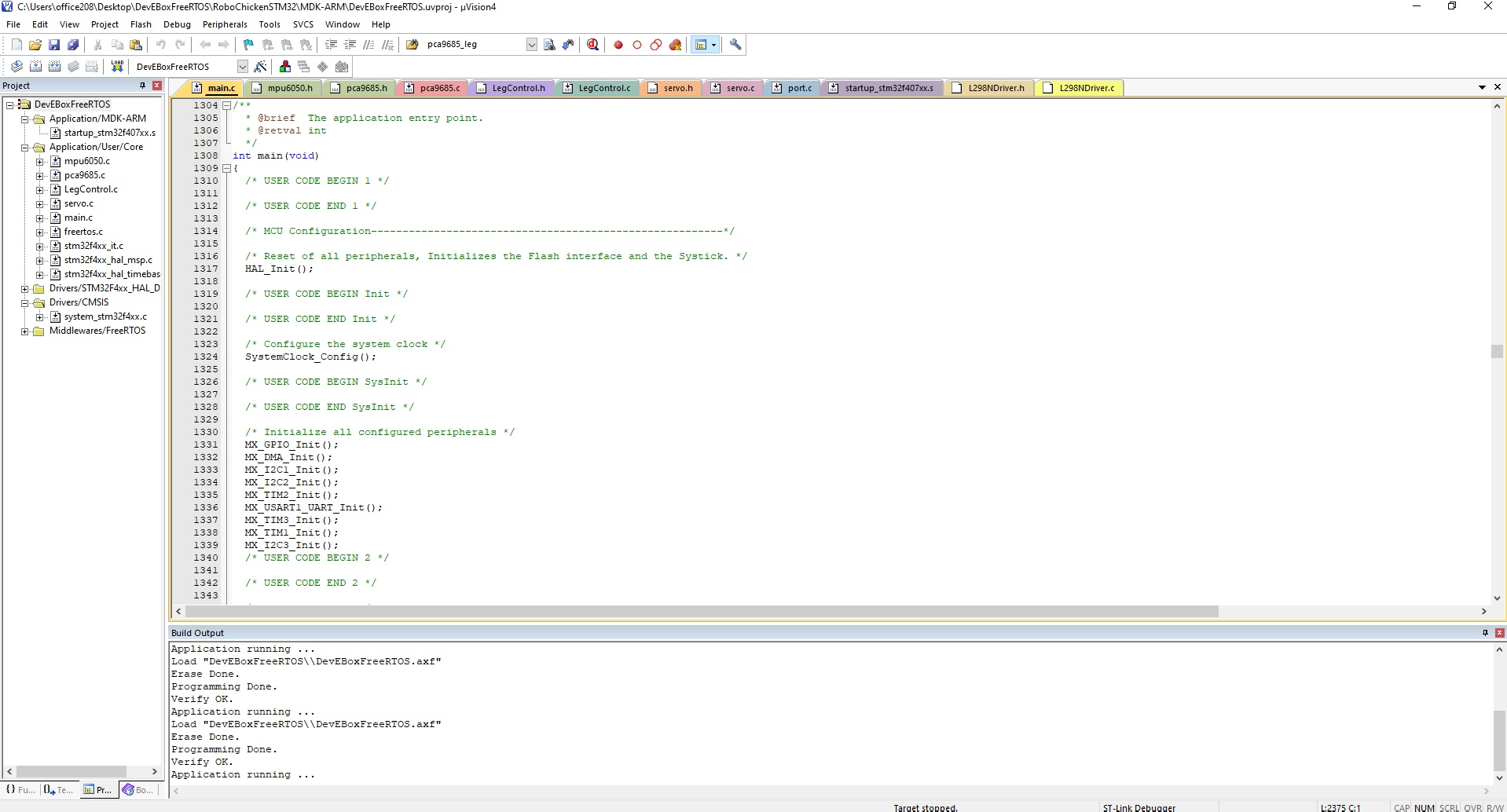

Автоматически открывается программа Keil с исходным кодом программы

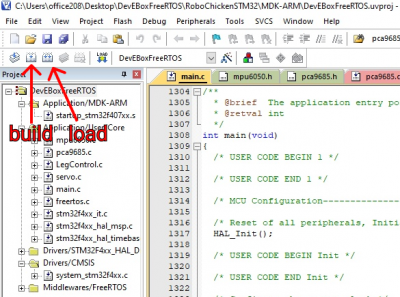

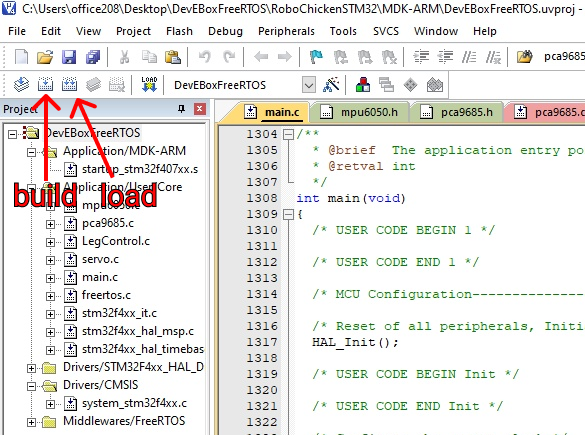

После изменения кода нажать Build и после Load. Файл автоматически загрузится в STM

[sergej_n]

Загрузка кода через STM32CubeProgrammer

Данный способ подходит для загрузки уже готового кода, без редактирования

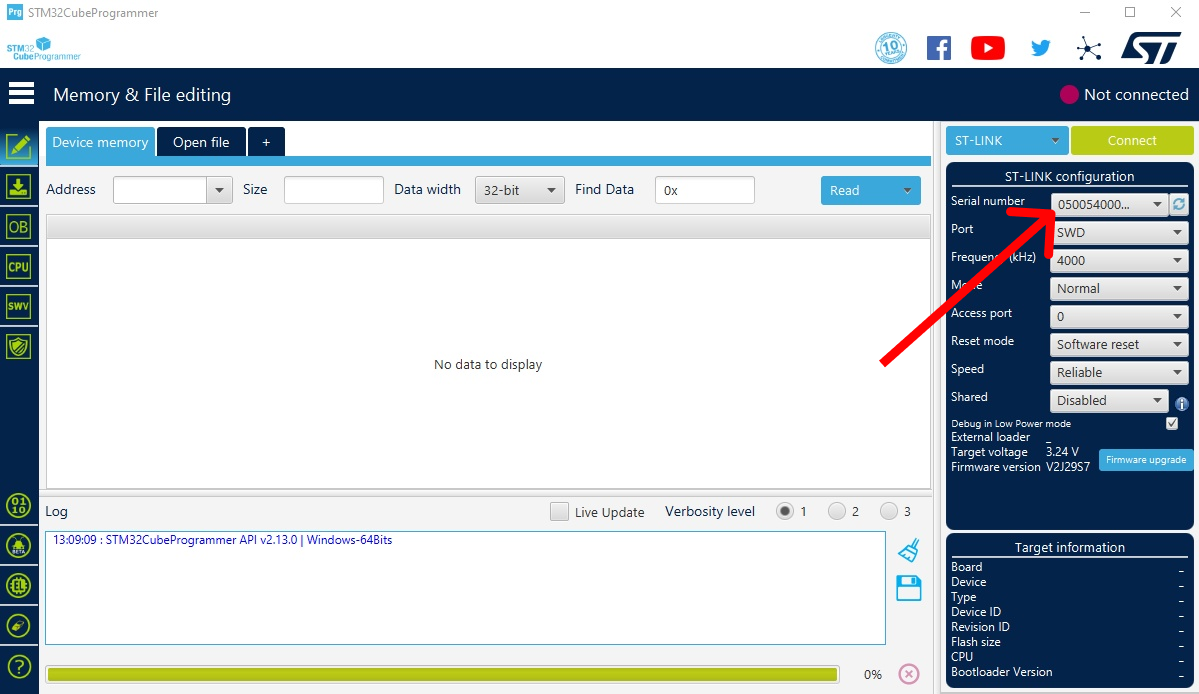

Запускаем программу STM32CubeProgrammer. Проверяем, что в графе Serial number показывается серийный номер

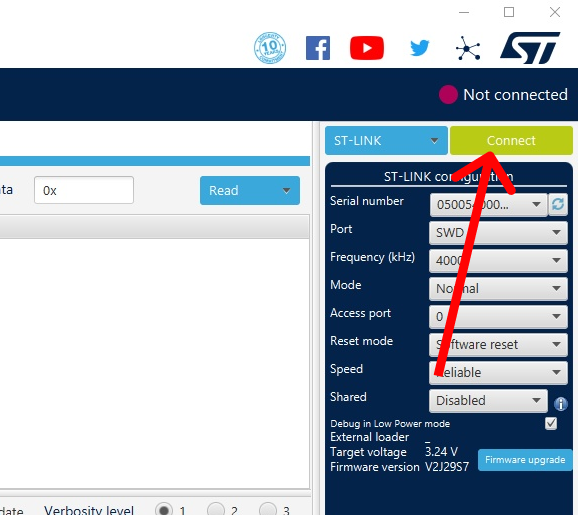

Нажимаем кнопку Connect. Появляется область памяти

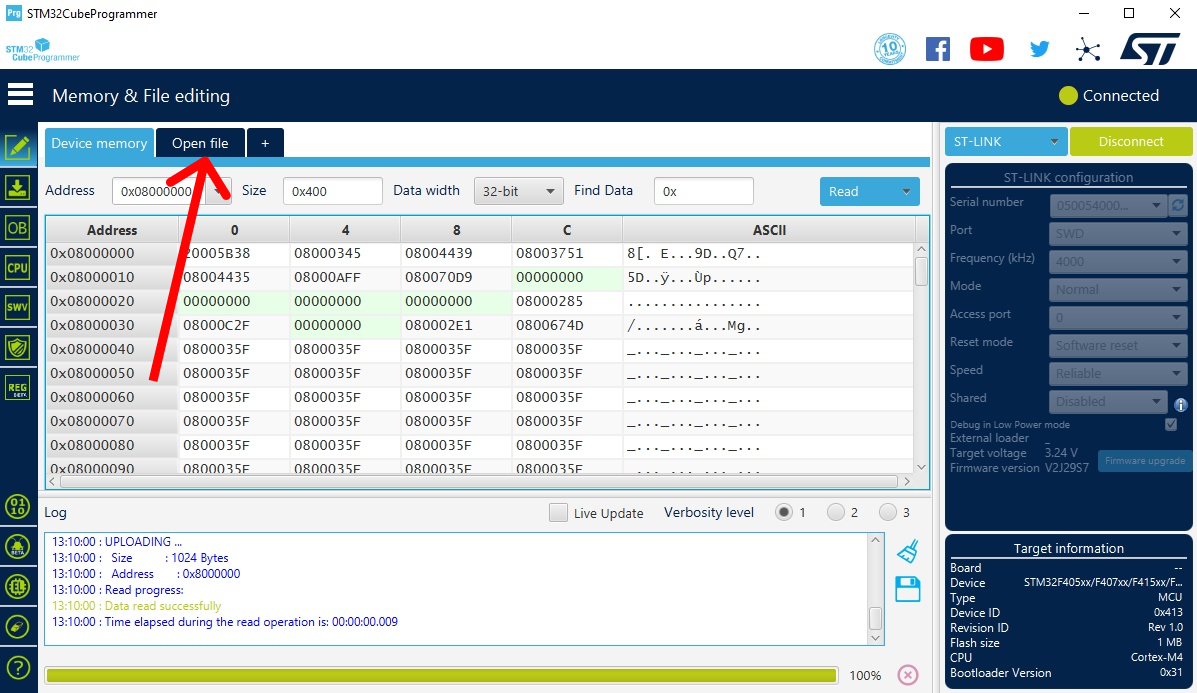

Далее нажимаем Open file и выбираем нужный HEX файл из проекта

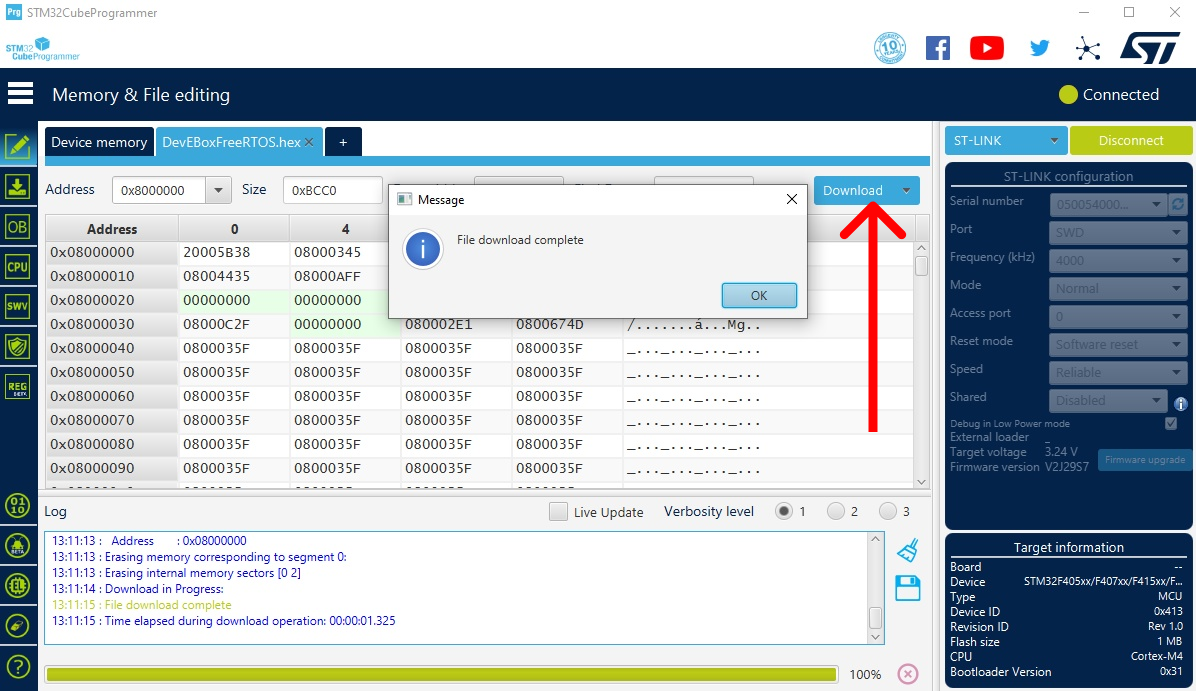

Нажимаем кнопку Download и получаем окно об успешной загрузке кода

Поздравляем! Вы успешно установили программное обеспечение, и теперь ваша «Избушка» готова к работе.

Что теперь доступно?

• Базовые функции (движение, считывание датчиков, управление через интерфейс)

• Готовые демо-режимы для тестирования

• Возможность подключения к ПК для дальнейшей настройки

Если вы готовы выйти за рамки заводских настроек и запрограммировать «Избушку» под свои задачи — переходите к нашим практическим урокам в разделе Начальная школа
