Orange Pi 5 plus

Сообщение hrigan »

Описание
Orange Pi 5 Plus использует 8-ядерный 64-разрядный процессор Rockchip RK3588, четырехъядерный A76 + четырехъядерный A55, с 8-нм техпроцессом, основной частотой до 2,4 ГГц, интегрированный ARM Mali-G610, встроенный 3D-графический процессор, совместимый с OpenGL ES1.1/2.0/3.2, OpenCL 2.2 и Vulkan 1.2; встроенный NPU поддерживает смешанные вычисления INT4 / INT8 / INT16 / FP16 с вычислительной мощностью до 6 ТБ, что может удовлетворить потребности большинства конечных устройств в передовых вычислениях; 4 ГБ / 8 ГБ / 16 ГБ памяти LPDDR4 / 4x и разъем eMMC, к которому можно подключить модуль eMMC емкостью 16 ГБ / 32 ГБ/64 ГБ/128 ГБ/256 ГБ. Orange Pi 5 Plus поддерживает Orange Pips, официальную операционную систему, разработанную Orange Pi, а также Android 12, Debian 11, Ubuntu 22.04 и другие операционные системы.

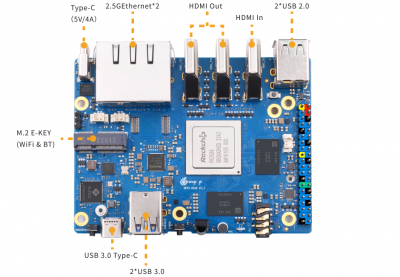

Orange Pi 5 Plus предоставляет множество интерфейсов, включая два выходных порта HDMl, один входной порт HDMl, два порта PCIe extended 2.5G Ethernet, слот M.2 M-Key, поддерживающий установку твердотельных накопителей NVMe, и слот M.2 E-Key, поддерживающий модули Wi-Fi 6/BT. Кроме того, Orange Pi 5 Plus оснащен двумя разъемами USB 3.0, двумя USB 2.0 и двумя Type-C (один из которых является разъемом питания). Orange Pi 5 Plus имеет широкий спектр применений, которые помогут изучить энтузиастам разработки встраиваемых систем, а также подходит для предприятий, разрабатывающих мини-системы машинного зрения с несколькими портами Ethernet. Orange Pi 5 Plus предлагает улучшенную производительность приложений высокого класса для удовлетворения потребностей кастомизации продуктов в различных отраслях промышленности.
Характеристики
Процессор:
SoC
• Rockchip RK3588 (8nm LP process) ( 8 ядер )
CPU
• 8-core 64-bit processor
• 4 x Cortex-A76(2.4GHz), 4 x Cortex-A55(1.8GHz) and separate NEON co-processors
GPU
• Arm Mali-G610 MP4 “Odin” GPU
• Compatible with OpenGL ES1.1/2.0/3.2, OpenCL 2.2 and Vulkan 1.2
• 3D graphics engine and 2D graphics engine
NPU Embedded NPU supports INT4/INT8/INT16/FP16 mixed operation, with up to 6Tops computing power
PMU RK806-1
RAM 4GB/8GB/16GB(LPDDR4/4x)
Memory
• eMMC socket: 16GB/32GB/64GB/128GB/256GB eMMC module can be attached
• QSPI Nor FLASH 16MB/32MB
• MicroSD (TF) Card Slot: up to 128GB
• M.2 M-KEY Socket
USB
USB3.0 × 2
USB2.0 × 2
Type-C ×1
Type-C (USB3.1) Ч1
Video Output
• HDMI2.1, up to 8K @60Hz
• DP1.4 (DisplayPort), DP1.4 and USB3.1 ports are multiplexed, and the port is shared with Type-C
• 2 * MIPI D-PHY TX 4Lane, configurable up to 4K @60Hz
Camera
• 1XMIPI CSI 4 Lane
Audio
CODEC: ES8388
• 1xAudio 3.5mm jack with mic
• 1xMIC In
• 1xHDMI 2.1 eARC
• 1xSPK
Ethernet
2xPCIe 2.5G LAN(RTL8125BG)
Expansion Port
40Pin dual row pins with the following multiplexing functions: UART, I2C, SPI, CAN, I2S, PDM, AUDDSM, SDIO, PWM, GPIO
M.2 2280 slot for NVMe SSDs (PCIe 3.0 x4) up to 2,000 MB/s
M.2 connector E key (top) for connectivity with PCIe 2.0 x1/PCM/UART/USB2.0,2230 Wi-Fi6 /BT supported
Button
1×MaskROM key
1xRecovery
1×on/off key
Power Source
Support Type-C power supply, 5V @ 4A 20W
Debugging
3 Pin debug serial port (UART)
RTC
2Pin: RTC backup battery
Supported OS: Orangepi OS(Droid)、Orangepi OS(Arch)、Ubuntu、Debian、Android12
